Роутери GPON: характеристики, підключення, налаштування. Gpon роутер: все відразу і в одному місці

Sercomm RV6688 є модулем домашнього шлюзу для оптичної мережі GPON. Говорячи іншими словами, це обладнання, яке встановлюється безпосередньо у абонента в квартирі. За зовнішнім виглядом і габаритним розмірам RV6688 нагадує звичайний WI FI роутер. Однак це враження оманливе, так як в цьому пристрої поєднане дуже багато функцій.

Першою відмінністю від інших клієнтських терміналів є використання сучасних оптичних технологій зв'язку xPON. Друге і не менш важлива відмінність - багатофункціональність. Тепер, крім підключення чотирьох стаціонарних комп'ютерів чи внутрішніх мереж через порти Ethernet (RJ 45) і кількох клієнтів за WI-FI, реалізована можливість підтримки двох флеш накопичувачів USB  стандарту 2.0, передача відеосигналу за допомогою технології IPTV, створення до чотирьох одночасно працюючих бездротових мереж. Також є два порти POTS (RJ 11), що дозволяють підключити телефонні апарати і використовувати IP-телефонію паралельно з іншими функціями без втрати в якості зв'язку.

Абонентський термінал поставляється, як модуль домашнього шлюзу, абонентів МГТС на умовах підключення до інтернету. На момент установки має модернізовану фірмову прошивку російською мовою.

Термінал також може похвалитися безліччю інших позитивних якостей, серед яких екологічна безпека, постійне оновлення програмного забезпечення  і повна підтримка представниками виробника в багатьох країнах світу.

Характеристики Sercomm RV6688

Користувальницький інтерфейс

SC / UPC (Оптичний інтерфейс) - 1:

• тип оптоволокна - одномодовое;
• стандарт інтерфейсу - ITU-T G.984.1;
• швидкість прийому / передачі інформації - 2.488 Гбіт / с / 1.244 Гбіт / с;
• довжина оптоволоконного каналу - до 20 км.

RJ-11 (POTS) - 2 (призначені для підключення телефонних апаратів  і подальшої їх експлуатація за допомогою IP-телефонії):

• утримання виклику;
• переадресація виклику;
• повернення виклику;
• конференц зв'язок;
• повторний набір номера.

• частота - 2.4 мГц;
• стандарти - IEEE802.11b, IEEE802.11g і IEEE802.11n;
• підтримка IPv6 - новий протокол, який використовує довжину адреси 128 біт;
• функція ручного та автоматичного вибору каналів;
• кнопка фізичного включення WPS і LED індикатор функції;
• шифрування по WEP, WMM, WPS, WPA / WPA2PSK, WPA2PSK і WPA PSK.

USB - 2 (підтримується стандарт 2.0).

RJ-45 (Ethernet) - 4 (4х1 Gbps для підключення стаціонарних комп'ютерів).

функції RV6688

• GPON - Розподіл смуги пропускання, адаптація GEM, T-CONT, вимірювання параметрів і діагностика оптичних каналів;
• підтримка до 4 одночасно працюючих SSID (кожна з них налаштовується окремо);
• WIFI;
• VоIP - технологія здійснення телефонних дзвінків за допомогою інтернету;
• функції управління, моніторингу та цифрової діагностики;
• пряме виправлення помилок (FEC);
• механізми забезпечення безпеки;
• кількість T-CONT до 8 і GEMport до 64;
• кілька портів GEM на пристрій;
• підтримка TR-069
• SIP (RFC3261).

стандарти

• ITU-T G.984.1;
• ITU-T G.984.2;
• ITU-T G.984.3;
• ITU-T G.984.4;
• ITU-T G.984.5;
• IEEE 802.1, 802.1D, 802.3i, 802.1p, 802.1q, 802.3u, 802.3ab.802.3az;
• IEEE 802.11i;
• IEEE 802.11e;
• WIFI - IEEE 802.11b / g / n.

Додаткові характеристики Sercomm RV6688

• робоча 0 ° С - 40 ° С;
• зберігання -20 ° С - 70 ° С.

• блок живлення 110 ~ 240 В змінного струму;
• вихід 12VDC / 1.5A.

• EMC: частина FCC 15 Class B, CE;
• безпека: UL, CB, LVD;
• RoHS (директива ЄС 2002/95 / EC).

• клієнтський термінал;
• блок живлення;
• патч корд;
• інструкція RV6688;
• гарантійний талон.

Налаштування абонентського терміналу Sercomm RV6688

Роутер ONT RV6688 поставляється абонентам МГТС в якості домашнього шлюзу для оптичної мережі GPON. первинну настройку  обладнання, при підключенні абонента, виробляє фахівець компанії. Однак бувають і такі випадки, при яких виникає необхідність змінити ім'я мережі або змінити пароль доступу. Для того щоб провести такі операції самостійно і зайвий раз не викликати монтажника, пропонується докладна інструкція  по налаштуванню RV6688.

Перше, що необхідно зробити - потрапити в меню налаштувань. Для цього необхідно виконати наступні дії:

• підключіть до комп'ютера або ноутбука один кінець патч-корду (з'єднувального кабелю), а другий вставте в перший гніздо абонентського терміналу;
• відкрийте будь-який зручний для вас браузер (наприклад, Opera);
• в адресному рядку введіть значення 191.168.1.254.

У вікні запиту доступу до меню налаштувань введіть:

• login - admin;
• password - admin.

У вас повинно відкритися нове вікно з загальними характеристиками.

Якщо після введення даних браузер видав помилку - спробуйте ввести:

• login - mgts
• pass - mtsoao

Після того як система перевірить правильність введених вами даних, відкриється нове вікно «Загальна інформація», яке несе в собі наступну інформацію:

• найменування обладнання;
• серійний номер;
• версія встановленого програмного забезпечення;
• версія обладнання.

Налаштування Wi-fi на терміналі Sercomm RV6688

Для того щоб внести зміни в настройки WIFI, Необхідно виконати наступні операції:

• перейдіть у вкладку «настройки», яка розташована в верхній частині екрану браузера;
• виберіть пункт «Бездротова мережа» і в ньому вкажіть потрібний для редагування розділ налаштувань, який буде відображений справа.

вкладка "Основні параметри". Надає можливість змінити назву мережі «SSID» (ім'я має складатися тільки з символів латинського алфавіту), режим роботи (налаштовує стандарт передачі даних), канал зв'язку (зміни необхідні в тому випадку, якщо по сусідству з вами вже встановлені кілька клієнтських терміналів) і налагодити рівень сигналу. Також тут можна створити і налаштувати «гостьовий» SSID, який буде повноцінний в своїх функціях і повністю ізольований від основної локальної мережі  (Клієнтський термінал RV6688 дозволяє підтримувати до 4 одночасно робочих SSID).

Важливо!  Щоб уникнути проблем з WIFI мережею, переконайтеся в тому, що навпроти напису «Включити бездротову мережу» стоїть галочка.

вкладка «Безпека». Тут користувач може зробити настройки доступу до своєї бездротової мережі  для кожної зі створених SSID окремо (тип аутентифікації, метод шифрування даних, пароль доступу до мережі, інтервал оновлення ключа безпеки).

Варто пам'ятати!  Надійність мережі безпосередньо залежить від складності пароля доступу. Для забезпечення надійності він повинен містити в собі символи верхнього і нижнього регістра і цифри, а його довжина не повинна бути менше десяти символів.

Зверніть увагу на наступний момент!  Якщо при спробі підключення до мережі WIFI постійно з'являється повідомлення «Отримання IP-адреси» - це означає те, що на вашому клієнтському терміналі вимкнена функція «DHCP-сервера». Для виправлення цієї помилки необхідно:

• зайти в меню налаштувань вашого роутера;
• перейти на вкладку «Налаштування», яка розташована в верхній частині екрану;
• в правій частині потрібно вибрати розділ «LAN»;
• далі, потрібно перейти у вкладку «Основні параметри» і встановити галочку в пункті «Включити» сервер DHCP.

Ця функція сприяє автоматичному підключенню до інтернету. В іншому випадку на кожному з пристроїв, що підключаються вводити IP-адресу вручну.

Після внесення будь-яких змін в налаштування терміналу не забудьте підтвердити їх, натиснувши на кнопку «Зберегти».

Прочитано 19986   раз

Роутер ZTE ZXA10 F660 - сучасне мережеве обладнання, Необхідне для підключення до всесвітньої інформаційної мережі по оптоволоконної лінії (технологія GPON). За своїм функціоналом це одночасно ONT термінал і Wi-Fi маршрутизатор, здатний роздавати інтернет як по Ethernet-кабелю, так і за допомогою бездротового зв'язку з кінцевим пристроєм.

Крім стандартних можливостей маршрутизатора zxa10 f660 забезпечує також функцію IP-телефонії і можливість створення локального Web-сервера на основі маршрутизатора.

І в даній статті представлена покрокова інструкція  по налаштуванню роутера zte zxa10 f660 від МГТС, а також розглянуті деякі тонкощі підключення даного пристрою.

Маршрутизатор zte zxa10 f660: технічні характеристики та особливості конструкції

роутер gpon  ont zxhn f660 є економічний мобільний Wi-Fi передавач з основною робочою частотою 2,4 ГГц.

Функціонал маршрутизатора забезпечує швидкість передачі даних по «вай фай» до 300Мбіт / сек, при цьому пристрій підтримує до 4 SSID з одночасним підключенням 128 користувачів до кожної мережі.

Також роутер zte f660 підтримує режим WPS, відповідно пристрій може використовуватися для розширення зони WiFi іншого маршрутизатора.

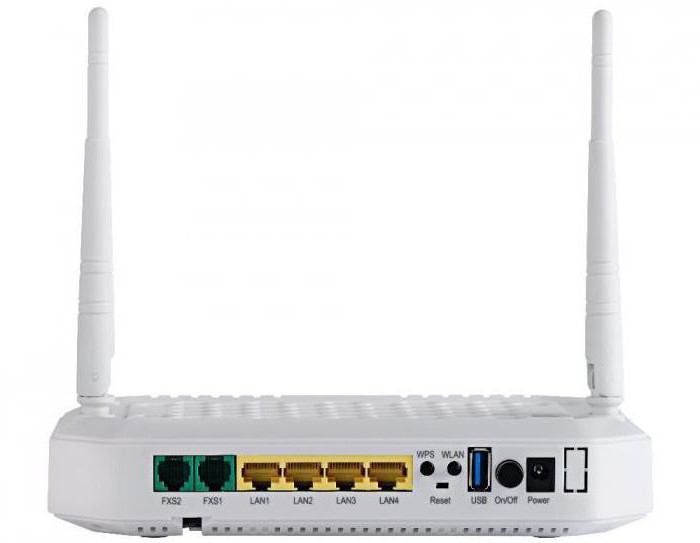

На тильній стороні маршрутизатора розташовані:

• - стандартні LAN-роз'єми для підключення до zxa10 f660 пристроїв за допомогою Ethernet-кабелю;
• - два POTS роз'єму для реалізації функції IP-телефонії (для підключення телефонного кабелю RJ-11);
• - два USB-роз'єму для підключення зовнішніх носіїв (в т.ч. для оновлення прошивки девайса і організації локального Web-сервера);
• - роз'єм POWER для підключення адаптера живлення;
• - кнопки включення / вимикання функцій WLAN і WPS;
• - кнопка RESET для скидання налаштувань маршрутизатора до заводських;
• - кнопка включення / вимикання роутера.

Роз'єм для GPON для підключення наданого провайдером оптоволоконного кабелю може розташовуватися як на тильній, так і на бічній панелі роутера zte f660.

Підключення модему zte f660

1. Підключіть блок живлення (поставляється в комплекті з пристроєм) в електричну розетку 220В, а його штекер - в призначене для нього гніздо на задній панелі.

2. Приєднайте оптичний кабель зеленим штекером в призначений для нього порт, а інший кінець - в розетку.

3. Підключіть патчкорду (Ethernet-кабелю) в одне з чотирьох гнізд LAN, а інший кінець - в роз'єм мережевої карта комп'ютера, з якого буде здійснюватися вхід в настройки роутера мГТС gpon  zte zxa10 f660.

При підключенні роутера до ПК на передній панелі девайса повинен засвітитися, відповідний активному LAN-роз'єму. Якщо цього не відбулося, рекомендується   на даному комп'ютері.

Як налаштувати роутер zxa10 f660?

Підключення, тестування і налаштування оптичного зв'язку, як правило, здійснюють фахівці компанії-постачальника послуг зв'язку.

Якщо ви самостійно встановлюєте оптичний модем zte f660, то зателефонуйте до сервісного центру провайдера, попросіть налаштувати обладнання і дотримуйтесь інструкцій фахівця.

Роутер zte zxa10 f660: настройка WiFi

1. Запустіть будь-який встановлений на комп'ютері інтернет-браузер і введіть в адресному рядку http://192.168.1.1.

У який з'явився поле вкажіть логін: admin, пароль: admin і увійдіть в інтерфейс налаштування вашого приладу.

2. У вікні, з'явиться меню з вкладками: «Status», «Network», «Security», «Application», «Administration».

3. Перейдіть у вкладку «network», в підміню «WLAN» і її підрозділ «Basic».

У графі «Wireless RF Mode» виберіть варіант «Enabled».

• - Далі «Mode» потрібно поставити в режим «Mixed802.11b + g + n».
• - «Country / Region» - «Russia».
• - «Chanel» - «Auto».
• - «Transmitting power» - «100%».

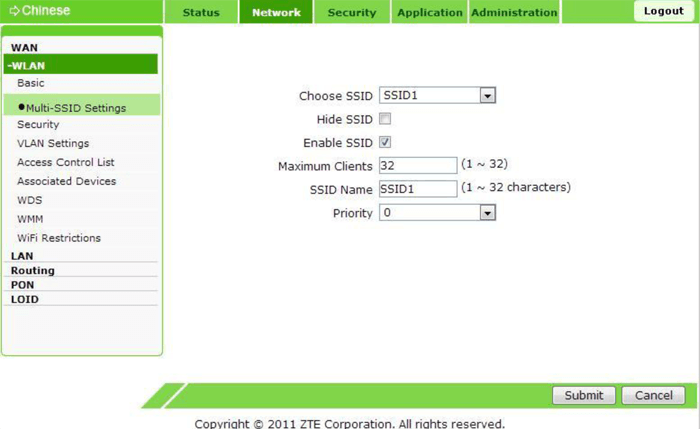

4. Натисніть кнопку «Submit», після чого перейдіть до підрозділу «Multi-SSID Settings».

У графі «Choose SSID» виберіть «SSID1».

• - Поставте прапорець у полі «Enable SSID» (Перевірте, щоб в інших SSID даний прапорець був знятий).
• - Придумайте ім'я вашої мережі і впишіть його в поле «SSID Name».

5. Знову натисніть кнопку «Submit» і перейдіть до підрозділу «Security».

  - Тут в «Choose SSID» виберіть перший варіант.

• - У «Authentication type» встановіть WPA2-PSK.
• - Придумайте пароль мережі Wi-Fi і введіть його в поле «WPA Passphrase».

Пароль повинен бути унікальним і містити не менше 8 латинських символів. Стандартні і легкоподбіраемие паролі (наприклад, адреса будинку) встановлювати не рекомендується щоб уникнути несанкціонованих підключень до вашої WiFi мережі.

Як змінити пароль від роутера МГТС zte f660?

Щоб встановити унікальний пароль адміністратора, який використовується для входу в настройки роутера МГТС gpon zte zxa10 f660, перейдіть в меню «Administration» і підміню «User Management».

- «User Right» переведіть в «Administrator».

Введіть старий пароль в поле «Old Password», і новий пароль в поля «New Password» і «Confirm Password».

Також перед початком експлуатації роутера zte f660 рекомендується відключити функцію WPS. Для цього натисніть відповідну кнопку на тильній стороні девайса.

Волоконно-оптична зв'язок ще зовсім недавно не користувалася попитом і вважалася якоїсь розкішшю. Зараз же за рахунок роутерів GPON ця проблема стала вирішуватися. Всього за невелику суму багато провайдерів готові надати оптоволоконну мережу для будь-якого приміщення: квартири або офісу.

Як працює роутер?

За рахунок мереж GPON, які є пасивними, роутер має швидкість трафіку - не більше 2,5 Гбіт на секунду, що вважається досить високим показником для звичайного користувача інтернету. Всі додатки та ресурси з такою подачею сигналу працюють блискавично. Саме тому багато користувачів бажають придбати даний вид роутера. На жаль, більшість з власників в результаті стикаються з великою кількістю проблем, про які поговоримо далі.

недоліки моделей

Всі провайдери можуть поставляти своїм користувачам не тільки інтернет, але і модеми, які забезпечать прийом сигналу на кращому рівні. Але практично у всіх них є серйозний недолік. Маршрутизатор не підтримують роботу з бездротовою мережею WiFi. Роутери GPON часто випускаються з таким недоліком, тому, як правило, така проблема зустрічається у багатьох. Відмінності між моделями полягає в назві і зовнішньому вигляді.

Звичайно ж, можна знайти модеми, які працюють з бездротовим модулем, але коштують вони набагато дорожче. Більш того, провайдерам використання таких просто невигідно. Кожен абонент хоче максимальну швидкість з мінімальними витратами, тому вигідніше буде працювати з тим варіантом, який пропонує інтернет-компанія.

Роутери MGTS GPON

В ідеалі в такій ситуації краще використовувати Він являє собою універсальний пристрій, який поєднує в собі відразу кілька пристосувань. Йдеться про модем типу GPON, маршрутизатор NAT, перемикачі на 4 порти, точки доступу та шлюзі Voip.

Що в підсумку отримує користувач від використання пристрою МГТС? Він може не тільки працювати з інтернетом на величезній швидкості, але і створити точку доступу.

Налаштування роутера GPON

Маршрутизатор типу МГТС працюють на приблизно однакових принципах, тому налаштовуються вони легко і аналогічно, навіть якщо вони від різних виробників. Єдині відмінності, з якими може зіткнутися споживач, - відрізняється інтерфейс і назва меню.

Як вже було сказано вище, модеми GPON - одні з найбільш швидкісних варіантів, тому їх потрібно правильно налаштувати. Для початку потрібно підключити пристрій за допомогою кручений пари (вона, як правило, поставляється в комплекті) до комп'ютера. Далі зайти в панель управління, попередньо зайшовши на мережеву адресу 192.168.1.1. Він також написаний на самому пристрої і на коробці. Відкриється меню, в якому слід ввести логін і пароль. Вони ідентичні - слово admin.

Не всі роутери МГТС GPON підтримують інтерфейс російською мовою. Тому часто доводиться або відразу ж встановлювати іншу прошивку або займатися зміною параметрів англійською.

Відразу ж потрібно змінити пароль від модему MGTS GPON. Для цього потрібно зайти в розділ «Адміністрування», там буде меню «Адміністратор». Логін і ім'я облікового запису, на жаль, змінити неможливо, пароль - дозволяється. Зробити це слід з метою безпеки. Власник побачить рядок « Старий пароль», В якому йому потрібно ввести комбінацію букв, а також дві наступні, що відповідають вже за новий код. Далі слід натиснути на «Відправити». Пристрій автоматично перезавантажиться. Користувачеві потрібно буде зайти в панель управління заново по новому паролю.

Для того щоб працювати з бездротовим підключенням, Слід увійти в меню «Мережі». Далі в графі «Виберіть SSID» треба ввести кількість мереж. Щоб активувати режим бездротового сигналу, слід поставити галочку навпроти запису «Включити SSID». Максимальна підключення до мережі потрібно задати в графі «Максимум клієнтів». Далі власнику необхідно звернути увагу на графу «Ім'я», де вказується назва точки доступу. Якщо є бажання сховати свою мережу, то потрібно активувати опцію «Приховати SSID».

Налаштування портів і безпеки бездротового з'єднання

Всім відомо, що незапароленная бездротова точка доступу користується великим успіхом у всіх сусідів, у яких проблеми з інтернетом або пристосуваннями для його роздачі. Чим закінчуються такі подарунки для всіх бажаючих? Сильно падає швидкість і витрачається трафік. Саме тому потрібно обов'язково поставити пароль на свою точку доступу.

Для цього слід перейти в меню «Захист». Там власнику належить вибрати номер мережі, яку він планує убезпечити паролем. У відповідній графі потрібно ввести свою комбінацію. У ній повинно бути як мінімум 8 символів. Звичайно ж, як і будь-який інший пароль, він може містити лише символи з латинського алфавіту і цифри.

При виборі шифрування краще встановити WPA2. При його роботі зламати точку доступу практично неможливо, зрозуміло, якщо пароль дійсно складний.

кидок портів

Якщо власник грає в онлайн-ігри на підозрілих ресурсах і працює з торрентами, то йому потрібно робити роутера МГТС GPON. Для цього слід зайти в розділ «Перенаправлення портів», далі - в «Додатки». Після цього потрібно включити кнопкою «Активація» дану опцію і заповнити всі необхідні поля.

Єдина складність, яку може випробувати власник, - вибір протоколу. Для правильного підбору доведеться дізнатися, з яким працює програма. Якщо все ж труднощі не пропадають, краще робити кидок відразу декількох портів.

Наша компанія пропонує діагностувати, відремонтувати, підключити, налаштувати домашній роутер  МГТС gpon  (Маршрутизатор gpon) домашньої комп'ютерної мережі. Кваліфікований інженер проводить необхідні роботи з налаштування обладнання та вихід в
глобальну мережу  інтернет.

Підключення роутера mgts gpon до оптоволоконної мережі

  GPON технологія являє собою створення мережі доступу високошвидкісного обміну даними між пристроями провайдера і кінцевого користувача зі швидкістю 1 Гб / сек, за рахунок використання оптичних волокон спеціального кабелю. GPON дозволяє надати кінцевому користувачеві різноманітні цифрові послуги, з введенням дданной технології в наших квартирах з'являється можливість одночасного використання високошвидкісного виходу в інтернет, цифрового телебачення  і телефонії. Технологічно, волоконно-оптичний кабель складається з великої кількості оптичних волокон з діаметром трохи більше 100 мкм. Всередині кабелю відбувається 100% відображення сигналу від стінок волокон і сигнал доставляється до споживача практично без втрат, а маршрутизатор gpon  розподіляє вхідний сигнал між усіма кінцевими користувачами. Увага! Щоб уникнути пошкодження сітківки ока, не можна дивитися прямо в оптичний порт!

Роутер МГТС gpon Huawei HG8245

  Як приклад розглянемо використання   роутер gpon  HUAWEI HG8245 для оптоволоконної мережі.

HUAWEI HG8245 - це оптичний мережевий термінал ONT - абонентський пристрій в квартирі, до якого підключений оптичний кабель від провайдера, і який використовується в якості шлюзу домашньої мережі. Роутер МГТС GPON забезпечує понад широкосмуговий доступ  для кінцевих користувачів. У роутере HG8245 є два порти для підключення телефонних апаратів POTS, чотири Ethernet-порту мережі підключення комп'ютерних пристроїв і один порт Wi-Fi. Маршрутизатор забезпечує високопродуктивну маршрутизацію для забезпечення якісної роботи VoIP, Інтернет і HDTV. На задній стінці оптичного модему huawei hg8245 розташовані такі роз'єми і кнопки:

Індикатори стану роутера МГТС gpon huawei hg8245

на верхньої панелі  ONT модему Huawei hg8245 розташовані світлові індикатори, по котроим можна визначити стан пристрою.

1. POWER - ЗЕЛЕНИЙ харчування від електромережі, ПОМАРАНЧЕВИЙ харчування від батареї
2. PON блимає; LOS вимкнений- пристрій очікує встановлення підключення
3. PON горить постійно; LOS вимкнений- з'єднання встановлено
4. PON вимкнений; LOS блимає- Низький рівень  вхідного оптичного сигналу
5. PON блимає часто; LOS блимає часто- пристрій не визначене
6. LAN1 - LAN4 горить постійно- мережеве ethernet з'єднання в нормі
7. LAN1 - LAN4 блимає - Йде передача даних
8. USB - Горить постійно - пристрій підключено; Блимає - йде передача даних
9. WLAN - Горить постійно - бездротове з'єднання включено; Блимає - йде передача даних
10. WPS - Горить постійно - функція включена; Блимає - пристрій бездротового з'єднання отримало доступ

Необхідно підключити комп'ютер або ноутбук до першого порту Ethernet. У момент настройки оптичний патч-корд повинен бути відключений. В адресному рядку браузера необхідно набрати 192.168.100.1; в деяких моделях ONT Huawei необхідно присвоїти мережевої карти  комп'ютера параметри IP-адреси 192.168.100.2 і маски підмережі 255.255.255.0
  В сторінці, що з'явилася входу в сервісний режим необхідно ввести ім'я користувача root і пароль admin. У деяких моделях у відповідь на введення адреси необхідно ввести значення Accaunt: telecomadmin і Password: admintelecom Для включення бездротового з'єднання Wi-Fi, Перейдіть в «WLAN» далі «WLAN Configuration» і відзначити галочкою «Enable WLAN». Потім натискаємо кнопку «NEW».
   Опція SSID Name (Ім'я Wi-Fi мережі) Встановлює ім'я мережі.
   Опція Enable SSID (Включення SSD) - Включення \\ Відключення накопичувача на жорстких дисках.
   Опція Associated Device Number (Максимальна кількість клієнтів) -встановлює максимальне число одночасно підключених клієнтів.
   Опція Broadcast SSID (Широкомовлення ідентифікатора SSID) - Передача імені мережі у відкритому режимі.
   Якщо ця можливість включена, точки доступу буде видно користувачам. Опція WMM Enable - підвищує пріоритет мультимедійного трафіку, корисна при підключенні мультимедійних пристроїв по Wi-Fi.
   Опція WPA PreSharedKey (Ключ) - Вкажіть ключ шифрування бездротової мережі WPA (8-63 символу).

Продукція китайського підприємства HUAWEI завоювала популярність у всьому світі, і це не дивно - вона володіє завидною надійністю, високою продуктивністю і відмінною якістю. HUAWEI HG8245h - чергова розробка цієї компанії, яка дозволяє організувати доступ в мережу. Цей оптичний маршрутизатор дозволяє налаштувати інтернет за технологією PON. Розглянемо детальніше, якими особливостями володіє пристрій і як його прошити.

Провайдер Ростелеком видає маршрутизатори для своїх клієнтів

• наявність USB-порту;
• пристрій може перебувати на відстані до 20 км від пріёмопередающего модуля;
• Wi-Fi;
• 2 порти POTS;
• 2,8 * 17,6 * 12,8 см;
• 0 ... 40 градусів Цельсія;
• H.248, SIP протоколи;
• 4 Ethernet-порту;
• фільтр по URL, IP-адресами, MAC-адресами;
• перенаправлення портів;
• 802.11 b / g / n;
• авто-адаптивний порт;
• VoIP, NAT;
• 60 тис. Годин роботи адаптера.

Як стверджує виробник, термінал здатний працювати протягом 23 років, а максимальна потужність, яку він споживає, становить 15,5 Вт.

Саме HUAWEI HG8245h видається провайдером Ростелеком для своїх абонентів. Повне найменування вироби - Echolife HGF8245h.

Збоку пристрої знаходяться клавіші WPS, reset, включення / відключення Wi-Fi. Крім того, тут можна побачити BBU-роз'єм, продуманий для під'єднання резервного акумулятора, а також USB-роз'єм. Оцінити рівень зарядки батареї можна прямо з інтерфейсу терміналу.

підключення

До того, як починати експериментувати з налаштуваннями роутера, прилад слід підключити до ПК і мережі. Для цього підключіть провід провайдера в оптичний порт роутера (розташований зліва). З'єднатися з комп'ютером можна за допомогою Ethernet, скориставшись патч-кордом: один його кінець підключають до мережевої плати ПК, інший - в LAN-порт терміналу. Порти TEL2 і TEL1 задіюються, якщо мережа налаштовується для SmartTV або IP-телефонії.

Налаштування інтернету

Спочатку потрібно відкрити браузер і ввести в рядку «192.168.100.1». Цим шляхом можна увійти в інтерфейс роутера HUAWEI HG8245h. Система запропонує ввести пароль і логін. Під параметрами telecomadmin / admintelecom можна виконати повну настройку  обладнання, а root / admin дасть можливість поміняти параметри Wi-Fi.

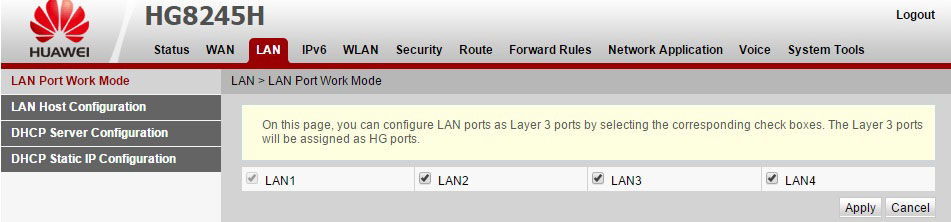

Залягання, перейдіть в пункт «Lan Port Work Mode» розділу «LAN». Наше завдання - вибрати порти, які будуть використовуватися для підключення мережі. Найкраще відзначити прапорцями відразу всі порти, але для використання IPTV послуг вам знадобиться залишити останній порт для приставки.

Виконавши це, перейдіть в «WAN» і введіть тут такі параметри:

• Enable WAN;
• Service List - Internet;
• Mode - Route;
• Binding options - SSID1;
• Enable VLAN;
• IP acquisition mode - PPPoE;
• Enable NAT;
• username / pass - введіть інформацію, представлену в договорі (якщо документ десь загубився, зателефонуйте в підтримку);
• Dial Method - Auto.

Не забудьте також прописати VLAN ID, без якого створити інтернет-з'єднання не вдасться. Правильний ідентифікатор підкаже фахівець техпідтримки. Конфігурацію слід зберегти через пункт «Configuration File» розділу «System Tools».

IPTV

Щоб налаштувати IP-телебачення від Ростелекома для роутера HUAWEI HG8245h, радимо створити нове підключення в розділі «WAN». Як і для налаштувань інтернету, тут потрібно виставити галки навпаки Enable VLAN і Enable WAN connection. Решта поля заповніть таким чином:

• Mode - Bridge;
• Service List - IPTV;
• Bridge Type - IP_Bridged.

Параметр «Blinding options» відповідає за порт, через який буде працювати приставка IPTV, тому необхідно вибрати вільний порт (LAN4). Також важливо встановити пріоритет 4 навпроти «802.1р». Головним параметром вважається VLAN ID, його видає провайдер.

На наступному етапі перейдіть в «IGMP Configuration» розділу «Network Application». Все, що необхідно тут зробити - виставити напроти IGMP Work Mode параметр Snooping, і включити IGMP (IGMP Enable).

Налаштування Wi-Fi

Спочатку необхідно відкрити вкладку WLAN. Тут розробники роутера HUAWEI HG8245h пропонують назвати свою мережу (SSID Name) і вибрати для неї тип шифрування. Виставивши параметр Autentification Mode в положення «WPA / WPA2», відкриється меню з налаштуваннями безпеки. Залишилося тільки ввести пароль в поле WPA PreSharedKey. Пам'ятайте, що навпроти полів WMM Enable, Broadcast SSID і Enable SSID повинні бути виставлені прапорці.

HUAWEI HG8245h, наданий Ростелекомом, має невеликий радіус дії Wi-Fi, все залежить від кількості мереж, розташованих навколо, а також товщини стін в будинку або квартирі.

Щоб активувати точку доступу, перезавантажте обладнання.

прошивка

Мікропрограму пристрою HUAWEI можна оновити до найбільш свіжої версії, це дозволить роутеру працювати максимально ефективно. Прошивка регулярно викладається на сайті виробника, тому спочатку йдемо туди і качаємо файл на свій ПК.

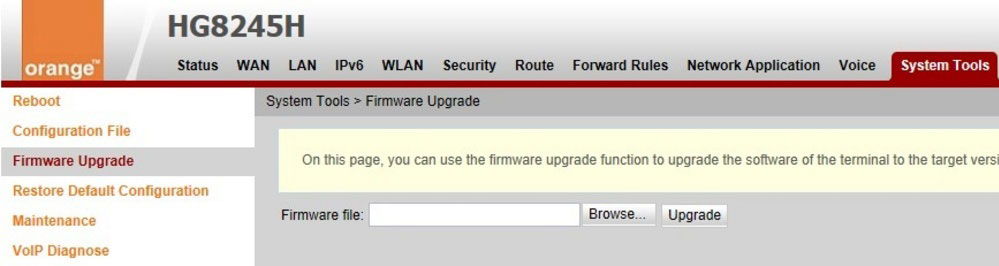

Проробивши ці кроки, знайдіть пункт «Firmware Upgrade» в системних інструментах інтерфейсу. Інструкція тут елементарна - необхідно прописати шлях до файлу прошивки і запустити процес оновлення.

Коли прошивка буде встановлена, термінал самостійно виконає reboot.
